滑板底盤平臺作為新能源汽車架構的核心技術，正推動著汽車設計向模塊化、智能化方向演進。本篇推文圍繞滑板底盤平臺的技術現狀展開，深入解析其設計挑戰、結構優化、控制策略及測試方法，全面呈現從車架設計到智能迭代的關鍵技術細節。

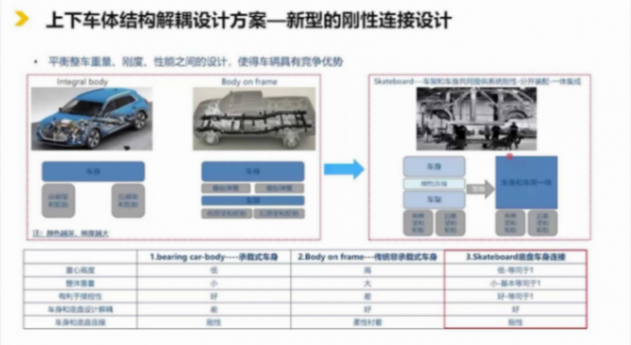

一、車身與底盤連接系統：從傳統結構到剛性連接的技術躍遷

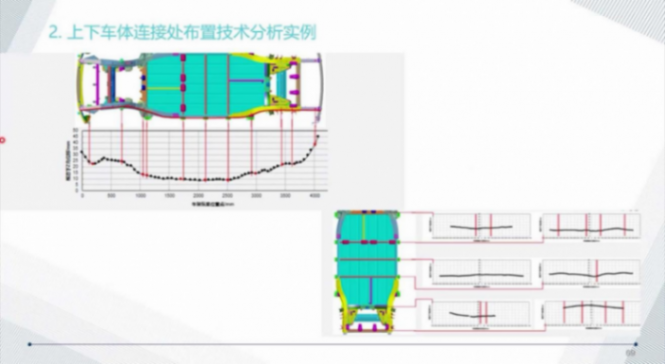

車身與底盤的連接設計是滑板底盤技術落地的首要難題，其性能直接決定整車剛度、振動傳遞特性及碰撞安全性。傳統分體式結構（body on frame）中，連接點（body mount）的布置、襯套參數及載荷分配需經過反復迭代 —— 某項目曾因?qū)?C 柱連接點前移 100mm，導致整車 NVH 性能急劇惡化，且出現結構開裂，印證了連接系統設計的敏感性。

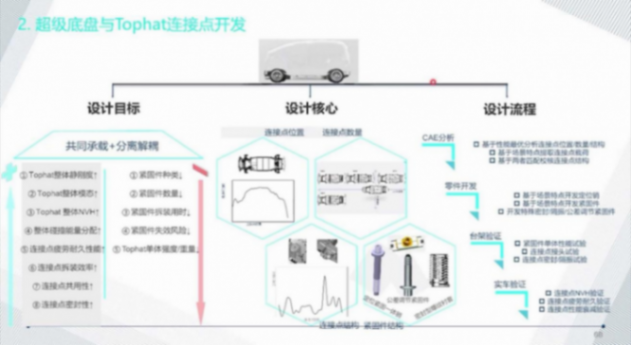

（一）連接點設計的核心邏輯與技術框架
連接點設計需實現 “剛性承載” 與 “柔性隔振” 的矛盾統一：既要通過剛性連接傳遞縱向、橫向載荷，又要通過結構優化減少振動從底盤向車身的傳遞。其設計邏輯可追溯至傳統 body on frame 結構，但需結合滑板底盤特性進行創新。
載荷傳遞路徑規劃：需明確每個連接點承擔的功能（如縱向力、橫向力、垂向力），例如前懸連接點主要承受制動與轉向載荷，后懸連接點則需平衡加速時的扭矩反力；襯套與緊固件選型：襯套剛度需根據載荷特性定制（如縱向剛度＞橫向剛度），緊固件需滿足疲勞耐久（≥10?次循環）與拆裝效率（單顆拆裝時間＜30s）；公差控制策略：四米級車架與車身的對接公差需控制在 ±2mm 內，通過 4 向定位孔（X 向）、2 向定位孔（Y 向）及 mating 面（Z 向）的組合設計實現精密對接。
（二）連接點性能驗證的多層級體系
連接點需通過 “臺架 - 實車” 全鏈路驗證，覆蓋極端工況。單體性能測試：緊固件需通過扭矩失效試驗（斷裂扭矩）、鹽霧測試（≥500 小時無銹蝕）；襯套需驗證動態剛度（1-20Hz 頻率下的剛度變化率＜15%）；系統集成測試：連接點總成需通過 NVH 驗證（20Hz 以下振動傳遞率＜30%）、疲勞耐久測試（模擬 10 萬公里行駛后的結構完整性）；極限工況驗證：包括 32km/h 側柱碰撞（連接點無塑性變形）、-40℃至 80℃溫度循環（密封性能無衰減）。
二、CTC（電池底盤一體化）技術：從 “電池裝底盤” 到 “電池成底盤” 的革新
CTC 技術是滑板底盤區別于傳統電動車的核心標志，其核心是將電池系統從 “附加部件” 轉化為 “結構部件”，通過與車架的深度融合實現與剛度提升。國內采用的刀片電池或大方盒電池方案，相較國外模組化電池，對底盤整體剛度的貢獻更為顯著 —— 某測試顯示，搭載大方盒電池的車架扭轉剛度較傳統方案提升 35%。
（一） CTC 系統的結構設計與參數解析
CTC 系統的設計需兼顧能量密度、結構強度與空間利用率，其核心參數與結構特點如下：電芯排布策略：采用兩端出極耳設計，電芯尺寸統一為 32×256×123mm，通過 “2P1199S”（400V）或 “1P238S”（800V）串并結構適配不同電壓平臺，電池包體積利用率達 69%（LFP）或 59%（NCM）；熱管理創新：采用 “三明治” 式液冷結構（模組間布置大尺寸冷板），單冷板覆蓋面積達 0.8㎡，散熱功率≥2kW，確保 - 30℃至 60℃（NCM）工作溫度范圍內的性能穩定；結構安全設計：電池包外殼采用高強度鋼（抗拉強度≥1500MPa），與車架形成 “籠式防護”，在 50km/h 正面碰撞中電池包侵入量＜50mm。
（二）CTC 系統的測試挑戰與應對方案
CTC 系統的集成化設計使傳統測試方法失效，需針對性創新：大型化測試難題：完整底盤（長 4.8m× 寬 1.9m）無法適配傳統實驗臺，采用 “分段測試 + 仿真補全” 方案 —— 移除前段 / 后段后測試密封性，通過仿真模擬完整結構的泄漏風險；動態載荷驗證：模擬整車扭轉工況，測試電池包密封性能（漏氣量＜1L/min）；熱失控防護：通過針刺、擠壓測試驗證 “無明火” 特性，電池包熱失控后 5min 內無爆炸風險。
三、底盤平臺帶寬拓展：從 “單一車型” 到 “全域覆蓋” 的柔性化設計
滑板底盤的核心價值之一是通過標準化架構實現多車型快速衍生。某平臺數據顯示，從 SUV 到 MPV 再到轎車，底盤沿用件占比達 35%-74%，僅需調整少數部件即可完成迭代，開發周期縮短至 6 個月（傳統方案需 18 個月）。

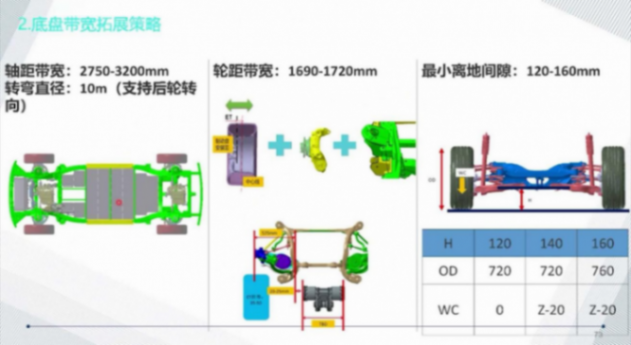

（一）盤帶寬的核心參數與調節機制
為覆蓋不同車型需求，底盤需具備寬范圍參數調節能力：軸距調節：2750-3200mm 的帶寬通過 “車架中部縱梁伸縮段” 實現，伸縮段采用榫卯結構，每 100mm 為一個調節檔位，確保連接強度（抗拉強度≥800MPa）；輪距調節：1690-1720mm 的帶寬通過更換轉向節（offset 值 54-66mm）實現，配合不同 ET 值的輪轂（ET35-ET50），適配 18-22 英寸輪胎；離地間隙調節：120-160mm 的帶寬通過 CDC 減震器（阻尼可調范圍 0-1000N?s/m）與空簧（行程 ±50mm）組合實現，支持根據路況自動調節。
（二）多車型適配的關鍵技術路徑
車架模塊化：車架防撞梁根據碰撞需求更換（SUV 采用 720mm 寬防撞梁，轎車采用 680mm 寬），中部縱梁預留接口，可快速加裝貨箱（皮卡）或封閉面板（MPV）；懸架適配：通過更換彈性件（彈簧剛度 0.66-0.83）匹配不同軸荷（SUV 軸荷 1800kg，轎車軸荷 1500kg），轉向節采用通用接口，兼容不同輪距；動力系統兼容：前電機功率 55-150kW 可調，后電機支持單 / 雙電機布局，400V/800V 平臺通過換用不同串并結構的電池包實現。
四、車架設計：滑板底盤的 “骨架” 技術與性能極限
車架是滑板底盤的核心承載結構，需同時滿足 “抗撞性、剛度、輕量化、電池保護” 四大需求，其設計復雜度遠超傳統車架。國內因長期缺乏車架開發經驗（僅長城、江鈴等皮卡企業保留相關技術），需大量借鑒福特 F150、GM 皮卡等車型的設計理念。
（一）車架的功能分區與結構創新
車架按功能劃分為四大區域，每個區域的設計目標與結構特點迥異：吸能區（前端 600mm）：采用 “多級潰縮” 設計，通過缺口、弱化線控制變形模式，在 35mph 正面碰撞中吸收 50% 以上能量，縱梁屈服強度控制在 350-450MPa（易變形）；
剛度貢獻區（電池倉段）：采用雙層縱梁結構（厚度 3mm），配合橫向加強梁（間距 300mm），扭轉剛度≥5350Nm/deg，彎曲剛度≥1380N/mm，確保電池包無明顯變形；乘員保護區（駕駛艙段）：縱梁采用熱成型鋼（抗拉強度≥1500MPa），配合 A 柱加強板，在側碰中侵入量＜100mm；貨箱承重區（后端）：縱梁截面加大至 120×80mm，配合變截面設計，滿足 500kg 靜態載荷（皮卡）或 300kg 動態載荷（MPV）。
（二）車架設計的關鍵技術挑戰
剛度與重量的平衡：某項目通過拓撲優化，在減少 8% 重量的同時，扭轉剛度提升 12%，關鍵在于優化加強梁的布置位置（避開應力集中區）；密封性能保障：電池倉焊縫采用激光焊接（焊縫寬度 0.3mm），配合丁基橡膠密封條，淋雨測試（100kPa 水壓，30min）無滲漏；模態匹配：車架一階扭轉模態≥18Hz，與車身模態（≥20Hz）錯開 2Hz 以上，避免共振導致的 NVH 惡化。
五、懸架系統：空間約束下的性能突圍
滑板底盤的扁平化需求對懸架系統提出嚴苛挑戰 —— 懸架部件不得高于輪胎上沿（否則影響車身造型），推動了橫置板簧、短臂雙橫臂等創新結構的應用。
（一）主流懸架方案的技術特點與應用場景
雙橫臂獨立懸架（前懸）：上下臂采用短粗設計（長度比傳統方案縮短 30%），輪跳行程 ±120mm，通過優化球鉸位置（偏置量 54mm）減少主銷內傾變化（≤1°/100mm 輪跳），適配轎跑、SUV 等車型；橫置板簧（后懸）：采用玻璃纖維增強復合材料（彈性模量 20GPa），替代傳統螺旋彈簧與穩定桿，重量減輕 40%，承載能力達 2000N，在奔馳凌特（4.2 噸級）等車型中已驗證耐久性；五連桿懸架（可選）：福特系五連桿采用扁平化布局（下擺臂離地間隙≤120mm），比歐洲系方案節省 30% 空間，但側傾剛度略低（需配合 CDC 補償）。
（二）電控系統對懸架性能的賦能

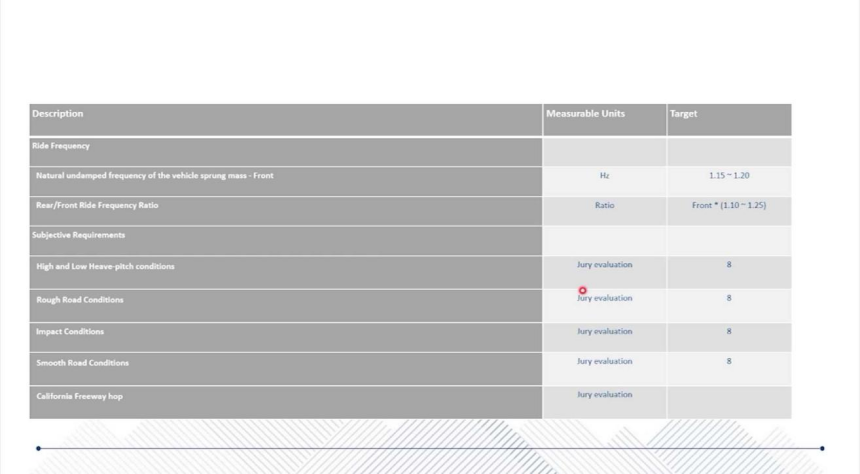

機械懸架的性能短板可通過電控技術彌補，實現 “低成本高性能”：CDC 連續阻尼控制：通過攝像頭識別路面（如顛簸、減速帶），提前 50ms 調整阻尼（0-1000N?s/m），某測試顯示其舒適性評分（8 分）超越傳統五連桿懸架（7.2 分）；后輪轉向（選裝）：轉向角 ±5°，配合前輪轉向，使轉彎直徑從 11.4m 縮減至 10m，低速挪車與高速變道性能均提升 15%；預控算法：結合車輛動態模型（如側傾梯度 6.5°/g），通過多系統協同（制動、轉向、懸架）抑制車身姿態變化，制動點頭梯度＜3.0°/g。
六、電子電氣架構與智能控制：從 “機械協同” 到 “數字驅動”
滑板底盤的智能化依賴電子電氣架構的革新，其核心是通過域控制實現多系統協同，為輔助駕駛提供堅實基礎。提出的 “三域架構”（智能座艙 CDC + 智能電動 VDC + 輔助駕駛 MDC）成為行業標桿。
（一）三域架構的功能劃分與協同邏輯
智能電動 VDC（車輛動態控制域）：集成底盤動力、制動、轉向控制，采用冗余設計（雙 MCU），支持 L2 級輔助駕駛功能（如車道保持、自適應巡航），響應時間≤100ms；輔助駕駛 MDC（多域控制器）：搭載昇騰芯片（算力 200TOPS），處理激光雷達、攝像頭等傳感器數據，輸出控制指令至 VDC，支持 L4 級輔助駕駛（需冗余傳感器）；智能座艙 CDC（座艙域控制器）：負責人機交互、娛樂系統控制，與 VDC 共享車輛狀態數據（如車速、剩余電量），實現場景聯動（如自動泊車時座艙顯示 360° 影像）。
（二）智能控制的技術突破：從規則算法到深度學習
多執行器（轉向、制動、電機、橫向穩定桿）的耦合控制是技術難點，傳統規則算法難以應對復雜場景，深度學習成為新方向：單系統優化：某項目通過深度學習優化 ABS 算法，在冰雪路面制動距離縮短 12%，且避免傳統算法的 “抱死震蕩” 問題；多系統協同：基于百萬級工況數據訓練的模型，可自主決策 “轉向 + 制動 + 電機扭矩” 的組合策略，在緊急避讓場景中，橫向加速度響應時間從 0.45s 縮短至 0.35s；數字孿生：構建底盤數字模型，實時映射物理狀態（如懸架行程、輪胎磨損），通過仿真預演優化控制策略，使極端工況（如爆胎）的處理成功率提升至 98%。
七、線控系統與制動系統：“無機械連接” 時代的安全保障
線控轉向與線控制動是滑板底盤實現 “上下車體解耦” 的關鍵，其設計需平衡安全性與成本，冗余設計是核心要求。
（一）線控轉向系統的技術路徑與安全設計
線控轉向取消機械連接，通過電信號傳遞指令，其技術爭議集中在 “是否保留力矩反饋器（SFA）”：現階段方案：保留 SFA 以滿足功能安全（ISO 26262 ASIL D），如萬都為 Canoo 提供的系統，SFA 模擬路感（扭矩 0-10Nm），響應延遲＜50ms；未來趨勢：高階輔助駕駛普及后，SFA 可取消，僅保留路輪執行器（RWA），通過雙電機冗余（失效率＜10??/h）確保安全；可靠性驗證：需通過 “1 億次循環測試”（模擬 10 萬公里行駛），且在單電機失效時，剩余電機仍能維持 70% 轉向性能。

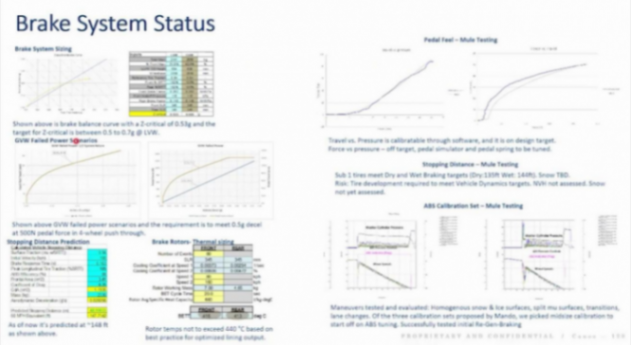

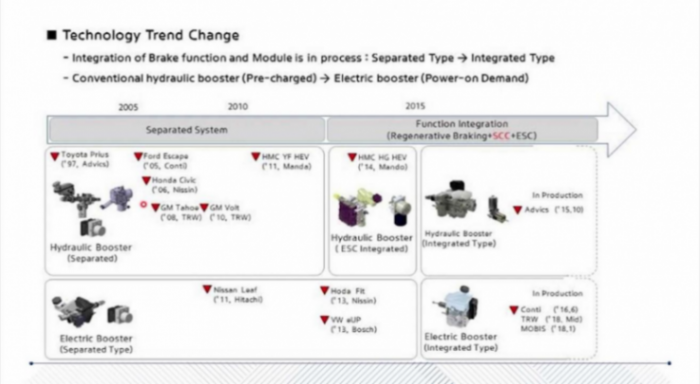

(二）線控制動系統的模塊化與性能指標
為實現上下車體分離，制動系統采用 “踏板模擬器 + 執行器” 分體設計：踏板模擬器（上體）：僅提供踏板感（行程 0-150mm，力反饋 12-28N），無液壓管路，通過軟件校準適配不同駕駛風格；執行器（底盤）：集成 EBCM（電子制動控制模塊）與高壓泵，響應時間≤100ms，制動壓力達 100bar，支持 “再生制動 + 機械制動” 協同（能量回收效率≥25%）；測試優勢：可獨立開展制動測試（如干地 41.2m / 濕地 44.2m 的 60-0mph 制動距離），無需等待車身完成，開發周期縮短 30%。
八、滑板底盤的未來演進：技術突破點與產業化路徑
滑板底盤的未來發展將圍繞 “集成化、智能化、低成本化” 展開，多個技術方向正從實驗室走向量產。
（一）核心技術突破點
分布式驅動：前單電機 + 后雙電機（三電機）方案成為主流，避免四電機的轉向沖突（人 - 機搶方向盤），某方案通過差速轉向使轉彎半徑縮減 20%；材料創新：碳纖維復合材料控制臂（兼具彈簧功能）可減重 50%，且疲勞壽命達 10?次循環，成本正通過量產逐步降低（目前較鋼件高 30%）；線控系統簡化：通過算法優化（如故障診斷準確率≥99.9%）減少冗余部件，線控轉向成本有望從 8000 元降至 3000 元（2027 年）；全域預控：融合底盤、動力、輔助駕駛數據，實現 “感知 - 決策 - 執行” 閉環，極端工況（如側翻）的預防成功率提升至 95%。
（二）產業化挑戰與應對
供應鏈協同：需聯合電池、電機、線控系統供應商開發專用部件（如薄型電機厚度≤120mm），國內供應鏈成熟度（如寧德時代、華為）為優勢；人才儲備：車架工程師、線控系統算法工程師等稀缺人才需通過校企合作培養，目前國內相關專業年輸出不足 1000 人；標準制定：需建立滑板底盤專用測試標準（如連接點耐久性、CTC 碰撞防護），避免各企業重復開發。
滑板底盤平臺通過車身-底盤解耦設計重塑汽車架構，其核心技術體現為三大創新突破：車身連接點設計借鑒傳統Body on Frame懸置邏輯，需精密計算襯套布局與公差，避免NVH惡化與結構開裂風險；電池集成采用CTC技術，以兩端出極耳電芯壓低高度，兼容400V/800V平臺，并通過截斷車架前后段解決大型測試臺適配難題；底盤主導核心性能，電子控制系統使雙橫臂懸架性能超越五連桿結構，深度學習算法更在多系統耦合控制中實現平滑響應。行業變革層面，模塊化底盤支持6個月快速開發生命周期，橫置板簧設計實現135mm行程與轎跑級平整度，而分布式驅動三電機方案與線控系統正推動汽車制造從“整車集成”轉向“底盤標準化+車身個性化”范式。
滑板底盤技術的成熟是汽車產業從 “機械主導” 向 “電子主導” 轉型的縮影，其每一個技術突破都依賴多學科協同 —— 從車架的毫米級精度設計，到深度學習算法的萬億次運算，再到供應鏈的全球化協同。隨著國內企業在該領域的持續投入，滑板底盤有望成為中國汽車產業實現 “換道超車” 的核心競爭力。
