本文圍繞跨域時間同步技術展開，作為智能汽車 “感知-決策-執行 -交互” 全鏈路的時間基準，文章介紹了 PTP、gPTP、CAN 等主流同步技術及特點，并以黑芝麻智能武當 C1296 芯片為例，通過多方式同步實現多域高精度對齊，消除時鐘信任鴻溝的實測效果。

智能汽車的核心是通過多維度感知、實時決策和精準控制實現輔助駕駛與智能交互，而這一切的前提是 “時間基準一致”，由于不同傳感器采集數據的頻率、機制不同，只有在時間基準一致的情況下，數據融合、控制反饋才能準確進行，時間基準不一致的情況下就會產生環境感知錯誤、目標跟蹤紊亂、控制指令錯誤、系統協調混亂等情況。時間同步技術看似基礎，卻是保障智能汽車安全、高效運行的 “隱形骨架”。

時間同步：分布式系統的“隱形時鐘管家”

時間同步技術是指通過硬件、協議或算法，使多個獨立系統、設備或節點的時鐘基準保持一致（或誤差控制在可接受范圍）的技術體系。其核心是消除不同時鐘源的 “時間偏差”，確保數據采集、傳輸、處理在 “統一時間維度” 上有效關聯。

從精度維度看，時間同步技術可覆蓋從毫秒級（ms）到納秒級（ns）的需求，常見實現方式包括：

· 衛星授時（如 GPS、北斗，提供絕對時間基準，精度達幾十納秒）。

· 網絡協議同步（如 NTP 用于毫秒級同步，PTP/IEEE 1588 用于微秒至納秒級同步）。

· 硬件時鐘校準（如通過晶振 + 算法修正漂移，確保短期穩定性）。

時間同步對智能汽車的作用：核心技術基石

智能汽車是“多傳感器融合 + 車聯網交互 + 輔助駕駛決策”的復雜系統，時間同步技術是智能汽車 “感知 - 決策 - 執行 - 交互” 全鏈路的 “時間基準錨點”，對內，它保障多傳感器數據融合的準確性，避免因時間偏差導致的感知錯誤；對外，它支撐車聯網交互的可靠性，確保V2X 信息的實時性與有效性；對安全，它是輔助駕駛決策與執行的 “時序保障”，直接關系到車輛與行人的安全。具體作用體現在以下場景：

· 確保多傳感器數據融合的準確性

· 保障車聯網（V2X）交互的可靠性

· 支撐高精度定位與路徑規劃

· 提升輔助駕駛決策與執行的安全性

· 滿足數據記錄與追溯的合規性

時間同步技術在智能汽車典型場景中的應用

主要時間同步技術方案

常見的時間同步包括：PTP（精確時間協議，Precision Time Protocol），gPTP（廣義 PTP，Generalized PTP），CAN（控制器局域網，Controller Area Network）時間同步，ToD/PPS（時間日期 /秒脈沖，Time of Day/ Pulse Per Second），NTP（網絡時間協議，Network Time Protocol）等。

PTP

PTP時間同步基于 IEEE 1588 標準，通過主從節點間的時間戳交互，實現納秒級精度的時間同步。PTP同步流程通過四次握手計算時間偏差（Δ）和鏈路延遲（Delay）：

PTP時間同步流程Sync：主時鐘發送同步報文，記錄發送時間 t1。Follow_Up：主時鐘補發 t1，從時鐘接收后計算 t1 + Delay + Δ = t2。Delay_Req：從時鐘發送延遲請求，記錄發送時間 t3。Delay_Resp：主時鐘補發 t4，從時鐘計算 t3 + Delay - Δ = t4。

其關鍵機制包括：

· 邊界時鐘（BC）：作為時間中繼節點，同步上游主時鐘并向下游分發時間。

· 透明時鐘（TC）：交換機 / 路由器記錄報文在設備內的駐留時間（Correction Field），補償鏈路不對稱性。

· 雙步模式：主時鐘通過 Sync 報文發送時間戳，Follow_Up 報文補發精確時間，適用于非硬件時間戳設備。

在 PTP時間同步中，有E2E（End - to - End，端到端）和 P2P（Peer - to - Peer，對等）兩種不同的延遲測量機制，其中，E2E部署簡單（中間設備無需支持 PTP）、成本低、兼容性好，但是同步精度較低（誤差易累積），故障排查困難（無法定位中間設備問題），難以滿足高精度場景；P2P同步精度高（逐段測量延遲，納秒級），故障定位清晰（可追溯具體鏈路 /設備），適合復雜高精度場景。但部署復雜、成本高，兼容性要求嚴格。PTP同步常用于工業自動化（高精度控制）、電力系統（智能電網同步）、音視頻同步（AVB）、5G 基站同步。

gPTP

gPTP時間同步基于IEEE 802.1AS 標準，專為以太網時間敏感網絡（TSN）設計，優化低延遲場景下的同步效率。gPTP關鍵技術包括：

· Peer Delay 機制：測量相鄰設備間的單向延遲，要求網絡設備支持透明時鐘或邊界時鐘。

· TDMA 調度：結合 802.1Qbv 時間感知整形，實現周期性數據的無沖突傳輸，確保 μs 級同步精度。

gPTP同步常用在車載以太網（輔助駕駛傳感器同步）、工業物聯網（IIoT 設備低延遲協同）、實時音視頻傳輸（如 AVB 音頻系統）。

gPTP時間同步流程

l Pdelay_Req：Requester發送Pdelay_Req報文并標記該報文發出時刻的時間戳t1。

l Pdelay_Resp：Responder接收Pdelay_Req報文并標記該報文到達時刻的時間戳t2，隨后Responder發送Pdelay_Resp報文并標記該報文發出時刻的時間戳t3，Pdelay_Resp報文攜帶時間信息t2，Requester接收Pdelay_Resp報文并標記該報文到達時刻的時間戳t4。

l Pdelay_Resp_Follow_Up：Responder發送Pdelay_Resp_Follow_Up報文并攜帶t3時間信息。

時間偏差（Δ）和鏈路延遲（Delay）:

CAN時間同步

CAN 總線作為分布式控制網絡，時間同步依賴消息周期性與時間戳機制，精度約微秒級。CAN時間同步是基于消息的同步：

· 主節點周期性發送同步消息（如包含時間戳的特定 ID 幀）。

· 從節點通過接收消息的時間間隔調整本地時鐘（頻率同步），或直接采用消息中的時間戳（相位同步）。

CAN時間同步流程實現方式

· 無專用協議：通常依賴應用層自定義邏輯，而非標準協議棧。

· 挑戰：CAN 總線帶寬有限（最高 1Mbps），同步消息頻率受限，精度低于 PTP/gPTP。

CAN時間同步常用在車載電子（ECU 分布式控制，如引擎、剎車系統協同）、工業現場總線（低速傳感器網絡）。

ToD/PPS同步

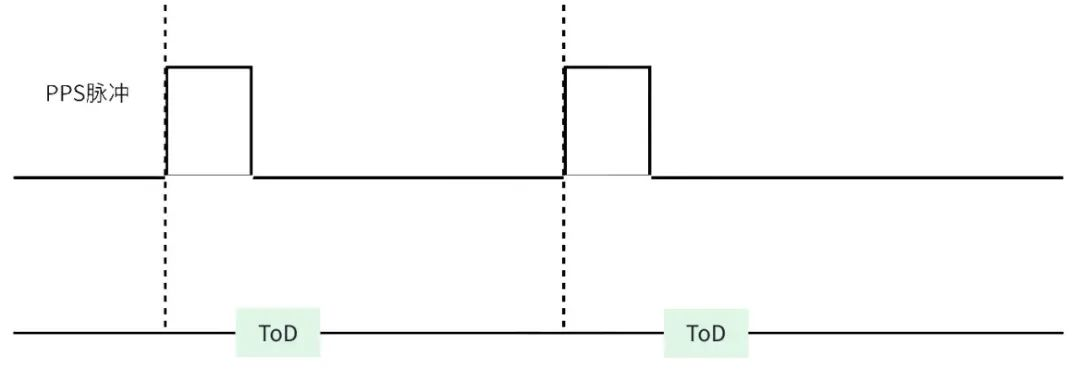

ToD/PPS同步將ToD和PPS組合使用，PPS 提供秒級對齊，ToD 提供完整時間信息，兩者結合實現高精度同步（如 GPS 接收機同時輸出 PPS 和 NMEA 時間數據）。

ToD和PPS

· ToD（時間日期）：通過串口（如 RS-232/485）或網絡（如 NTP）傳輸具體時間，精度取決于傳輸延遲（毫秒級～秒級）。

· PPS（秒脈沖）：硬件信號（如 TTL 電平）每秒發送一個脈沖，上升沿對應精確秒起始點，精度可達納秒級（依賴硬件時鐘源，如 GPS、原子鐘）。

以GNSS方式為例的ToD/PPS同步過程

接口與協議

· 物理層：PPS 為差分或單端電平信號，ToD 常用 ASCII 格式（如 NMEA 0183）或二進制協議（如 IRIG-B）。

· 同步流程：設備通過 PPS 校準秒邊界，通過 ToD 更新時間戳，消除累計誤差。

ToD/PPS同步常用在金融系統（交易時間戳）、電信基站（GPS 同步）、工業設備（外部基準時間源接入）。

NTP同步

NTP工作在應用層，一般基UDP協議（端口號 123），采用客戶端 - 服務器架構實現時間同步。其核心通過時間戳交換計算時間偏差和網絡延遲，典型的 NTP 交互過程包含四次報文傳輸。

NTP同步層次化結構采用Stratum等級體系來確定時間源的層級。Stratum0為最精確的時間源，通常是原子鐘或衛星時間接收器；Stratum1服務器直接與 Stratum0設備相連；Stratum2服務器從 Stratum1獲取時間，依此類推。層級越低，時間精度越高，一般局域網內 NTP 同步精度可達 5ms ，廣域網中精度為幾十毫秒。

NTP廣泛應用于互聯網服務、企業辦公網絡、日志管理等場景。例如，在大型網站服務器集群中，通過 NTP 確保各服務器時間一致，便于日志分析和用戶行為追蹤；在企業辦公網絡中，為計算機、打印機等設備提供統一時間基準。

NTP時間同步流程

各同步方案技術對比

時間同步評價指標

時間同步技術的測量與評價需圍繞 “同步精度”“穩定性”“可靠性” 等核心維度展開，不同場景（如智能汽車、工業控制、通信網絡）的指標側重略有差異，但基礎指標體系一致。以下是時間同步技術的關鍵測量評價指標：

精度指標

用于衡量時間同步的 “準確性”，即兩個時鐘的時間偏差程度：

時間偏差（Time Offset）：兩個時鐘（如本地時鐘與參考時鐘）在同一時刻的時間差值，公式為：偏差 = 本地時鐘值 - 參考時鐘值。時間偏差直接反映同步誤差的絕對值，是最基礎的精度指標。例如，智能汽車傳感器同步要求偏差≤1μs，否則會導致數據融合錯位。

同步精度（Synchronization Accuracy）：經過同步后，系統中所有時鐘與參考時鐘的最大允許偏差范圍。單位：納秒（ns）、微秒（μs）、毫秒（ms）等，根據場景需求而定（如智能汽車多傳感器融合需≤100ns，V2V 通信需≤1ms）。

穩定性指標

用于衡量時間同步的 “長期一致性”，即時鐘偏差隨時間的波動程度。

時鐘漂移（Clock Drift）：時鐘因硬件（如晶振）誤差導致的頻率偏移，表現為時間偏差隨時間逐漸增大的速率（單位：ppm，即百萬分之一）。

抖動（Jitter）：短時間內（如毫秒級）時鐘偏差的隨機波動，通常用偏差值的標準差表示。抖動反映同步的短期穩定性。例如，智能汽車 V2X 通信中，抖動過大會導致信息接收時間不確定，影響實時決策。

可靠性與效率指標

用于衡量同步技術的 “實用性” 和 “魯棒性”。

同步建立時間（Synchronization Time）：系統從啟動到達到目標同步精度所需的時間。對動態場景至關重要。例如，智能汽車啟動后需快速完成傳感器同步（如≤1 秒），否則自輔助駕駛功能無法及時激活。

同步保持時間（Holdover Time）：當參考時鐘（如衛星信號）丟失后，系統依靠本地時鐘維持同步精度的最長時間。

抗干擾能力：在網絡延遲、信號丟包、電磁干擾（EMI）等環境下，維持同步精度的能力。抗干擾能力通過丟包率（如5%丟包時的同步偏差變化）、電磁兼容（EMC）測試（如汽車電子環境下的抗干擾性能）衡量。

資源開銷：同步過程占用的計算資源（CPU/內存）和網絡帶寬。智能汽車域控制器算力有限，需選擇協議（如簡化版PTP），避免資源浪費影響核心功能。

場景化衍生指標

在智能汽車等特定領域，還需結合應用需求定義細分指標：

跨域同步一致性：智能汽車的感知域、決策域、執行域之間的時鐘偏差（如決策指令與執行器響應的時間差）。

V2X 時間戳有效性：車與車 / 路通信中，時間戳的可信度（如防止惡意節點偽造時間信息導致的安全風險）。

日志時間可追溯性：車輛行駛數據的時間標簽與絕對時間（如北斗授時）的偏差，需滿足法規要求（如歐盟 UN R155 標準）。

C1296跨域時間同步的場景實測

黑芝麻智能武當C1296芯片包括：ADAS域、IVI域、功能安全域、實時控制域、網關域、儀表域等多個子系統，以及CPU、GPU、NPU、ISP、DSP等多個內部模塊。在C1296芯片中，提供了豐富的硬件接口，支持硬件戳和硬件PTP時鐘，可以實現亞微秒級、高精度的時間同步，各個模塊都有可能作為內部的主時鐘源。此外，C1296芯片還支持作為end station同步到外部時鐘源，可以對激光雷達或其他處理器進行授時。

空負載下C1296上各同步方式實測（單位：ns）

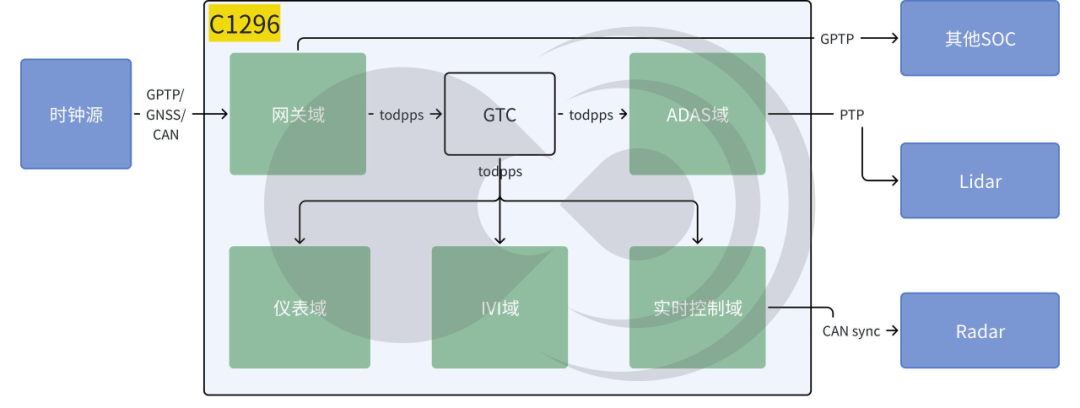

場景1：使用switch域的多樣化時間同步方式完成時間同步場景搭建

C1296芯片網關域集成多個硬件時鐘，即可以獨立使用保證時鐘隔離也可以硬件同步保持時鐘一致性，并且網關域支持多種同步方式：gPTP時間同步、CAN時間同步、GNSS時間同步等，滿足從時鐘源同步時間后同時給其他域及其他外部設備提供時間同步功能。

在場景1中，網關域一方面作為從時鐘通過GPTP（CAN/GNSS）同步方式從時鐘源同步時間，另一方面作為主時鐘通過內部ToD/PPS方式給C1296內的其他子系統同步時間，不僅如此，網關域還可以通過gPTP同步方式給場景內的其他支持gPTP同步的外設同步時間。同時C1296的ADAS域支持PTP時間同步給Lidar等傳感器外設授時，實時控制域支持CAN同步方式給Radar等傳感器外設授時。

C1296網關域給芯片內其他子系統進行同步時間時，會使用到GTC單元，GTC（Global Timebase Counter）是在C1296內部的一個連續運行的64位累加計數器，以恒定的時鐘頻率持續累加。網關域作為內部主時鐘周期性觸發PPS信號并通過GTC傳遞到其它各子系統，GTC同時鎖存信號到達時對應的計數值。網關域發送PPS信號成功后會廣播該PPS信號的PHC時間和GTC鎖存計數, 這樣其它各子系統就可以對齊ToD和PPS時間實現ToD/PPS方式同步。

場景2：使用輔助駕駛域的豐富接口搭建適配不同的時間同步場景需求

C1296芯片ADAS域支持硬件戳和硬件PTP時鐘，集成PTP時間同步和NTP時間同步等方式，可以從時鐘源同步時間，同時給其他域和外部終端提供時間同步功能。ADAS域提供系統的SDK和示例，支持時間同步方式的開發定制。

在場景2中，ADAS域一方面作為從時鐘通過PTP同步方式從時鐘源同步時間，另一方面作為主時鐘通過內部ToD/PPS方式給C1296內的其他子系統同步時間，不僅如此，ADAS域還可以通過PTP同步方式給場景內的其他外設如Lidar授時，實時控制域支持CAN同步方式給Radar等傳感器外設授時，網關域支持gPTP同步方式給場景內的其他支持gPTP同步的外設同步時間。

C1296芯片的網關域、ADAS域、實時控制域等都具有硬件PTP時鐘，支持硬件時間戳。同步協議上支持和集成了gPTP、PTP、CAN、NTP、ToD/PPS同步等多種同步方式，如此，各個域都可以作為內部的主時鐘源從外部時鐘源同步時間并進行內部時間同步。此外，各域還支持作為時鐘源對激光雷達或其他處理器進行授時。

基于C1296芯片，結合C1296跨域時間同步技術，可以快速、靈活搭建多域場景的時間同步解決方案，實現各域時間線的高精度對齊，消除多域計算單元的時鐘信任鴻溝。
